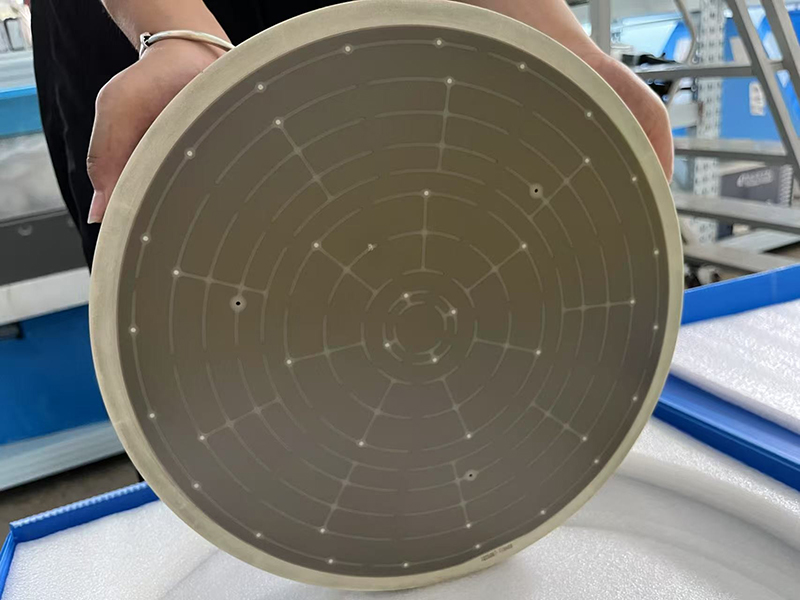

O Chuck Electrostatic ESC é um dispositivo de fixação de wafer de núcleo no campo da fabricação de semicondutores, com adsorção eletrostática como seu princípio fundamental. Forma um campo eletrostático aplicando uma alta tensão e alcança a fixação sem contato de wafers por meio da força de Coulomb ou da força de Johnson-Rahbek, servindo como um componente essencial indispensável em processos de vácuo como gravação de plasma, implantação iónica e deposição de filme fino.
Este produto é adaptado a ambientes de processo duros, incluindo condições não magnéticas e vácuo ultra-alto de 10 ⁻⁵ Pa e abaixo, e pode adsorber de forma estável vários materiais dielétricos, tais como wafers, safira e vidro. Ele suporta projetos personalizados de eletrodos bipolares, multipolares e interdigitados, com a precisão da planicidade global da superfície de adsorção alcançando dentro de 1μm e o paralelismo melhor do que 5μm. A força de adsorção é ≥10N sob a tensão de adsorção padrão, e a força de adsorção residual permanece acima de 60% por 24 horas, permitindo a manutenção de um efeito de fixação estável por um período prolongado.
Em termos de estrutura e desempenho, o Chuck Electrostatic ESC é revestido com filmes cerâmicos de alta condutividade térmica, como nitreto de alumínio e nitreto de silício, que combinam excelente resistência à corrosão do plasma e resistência mecânica. Alguns produtos de alta gama integram eletrodos de controle de temperatura multi-zona e um sistema de refrigeração de hélio traseiro para alcançar uma regulação precisa e uniforme da temperatura do wafer, evitando a deformação do wafer ou a deposição desigual de película fina causada pelo estresse térmico. Enquanto isso, sua força de adsorção é distribuída uniformemente sem pontos de tensão locais, o que pode efetivamente proteger a integridade da superfície de materiais frágeis, como wafers ultrafinas e componentes ópticos de precisão, e eliminar riscos e problemas de deformação causados ​​pela fixação mecânica.
Atualmente, o Chuck Electrostatic ESC tornou-se um componente central de equipamentos de fabricação de circuitos integrados de ultra-grande escala e é amplamente aplicado em processos como metrologia de wafer, litografia de feixe de elétrons e embalagem de chips semicondutores. Além disso, os parâmetros, incluindo o número de eletrodos, as especificações de planicidade e as dimensões gerais podem ser projetados sob medida de acordo com os requisitos do processo, adaptando-se a cenários de processamento de wafers com diferentes especificações, como 8 polegadas e 12 polegadas.
